10kV 3 コア屋外用熱収縮ケーブル終端キット

中電圧電力ケーブルの敷設中、元のケーブルの絶縁層とシールド層が処理後に露出するため、ケーブル終端領域は最も重要なポイントの 1 つです。適切に保護しないと、湿気の侵入、不均一な電界分布、絶縁劣化が電力システムの長期的な安全性に影響を与える可能性があります。

中国の専門電気機器サプライヤーである GOTOELE によって開発および製造されたこの 10kV 屋外ケーブル終端キットは、熱収縮絶縁材料、応力制御コンポーネント、およびシーリングアクセサリを統合し、屋外配電環境での安定した動作を保証します。地方自治体の送電網、産業施設、インフラプロジェクト、商用電力システムで広く使用されています。

エンジニアリングデザインと機能構造

1. 熱収縮絶縁保護

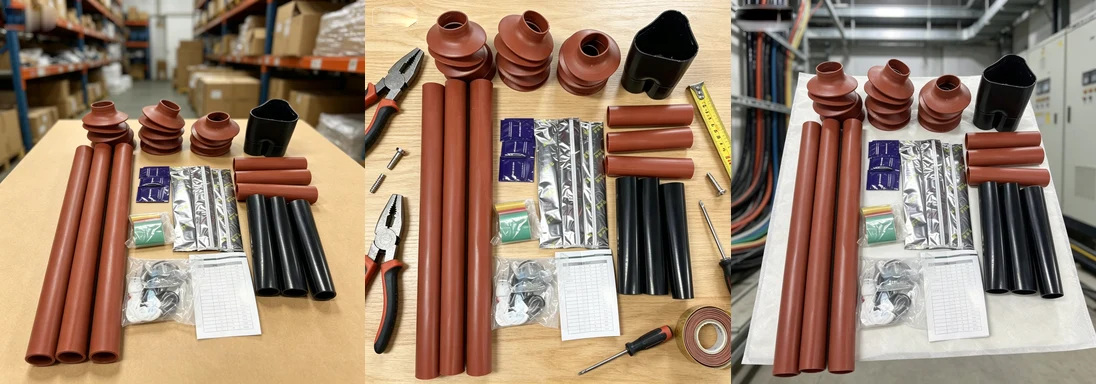

3 つの長い赤茶色の熱収縮チューブは、3 つのケーブル コアの剥がされた主絶縁部分を覆うように設計されています。加熱後、チューブはケーブル表面の周囲でしっかりと収縮し、優れた電気的性能と機械的保護を備えた強力な絶縁層を形成します。

この構造は、導体間の絶縁レベルを維持するのに役立ち、長期動作中の環境暴露に対する信頼性の高い保護を提供します。

2. 屋外公害防止断熱小屋

統合された赤茶色の断熱シェッドは、屋外用途向けに特別に設計されています。これらにより、ケーブル終端面の沿面距離が増加し、雨、湿気、塵、産業汚染に対する耐性が向上します。

屋内ケーブル終端構造と比較して、屋外終端構造は気象条件に直接さらされるため、追加の保護が必要です。汚染防止シェッドは、湿気や汚染によって引き起こされる表面フラッシュオーバーのリスクを軽減します。

3. 電気的ストレス制御システム

高電圧ケーブルが切断されて端末処理されると、ケーブル端の周囲の電界分布が大きく変化します。集中した電気的ストレスは適切に制御されないと部分放電や絶縁破壊を引き起こす可能性があります。

10kV 3 コア屋外熱収縮ケーブル終端キットは、応力制御材料とシールド コンポーネントを使用して、電界分布を最適化し、ケーブル切断点での応力集中を軽減し、完全な終端システムの信頼性を向上させます。

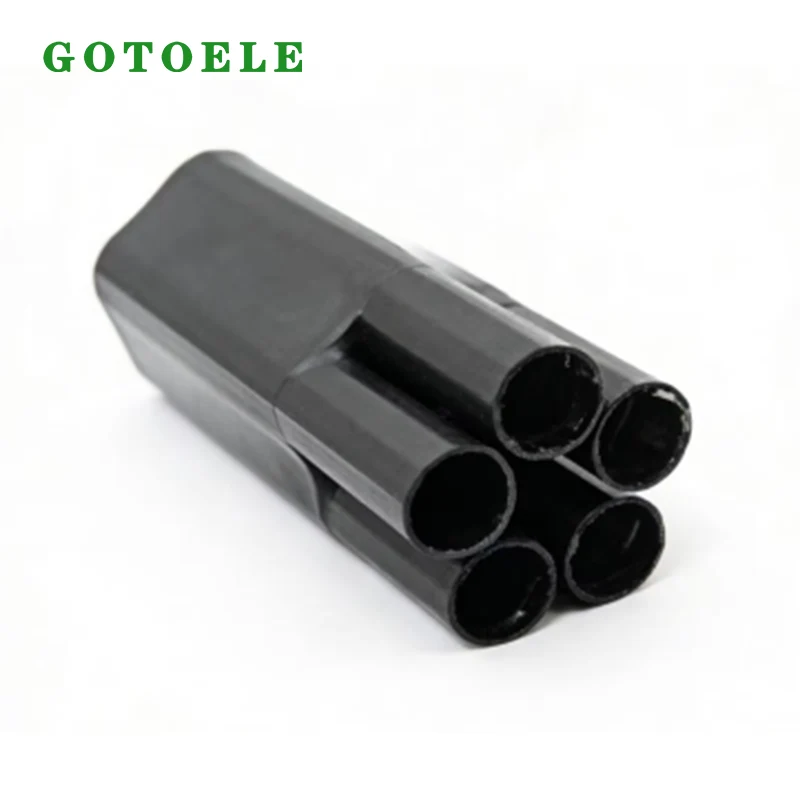

4. 3芯分岐シール構造

ケーブル分岐部には黒色の三方分岐グローブが装着されています。ケーブルの外側シースと個々のケーブル コアの間の移行領域にシール保護を提供します。

分岐点をしっかりと覆うことで、ケーブル構造内への雨水、湿気、ホコリの侵入を防ぎ、端末全体の防水性能を向上させます。

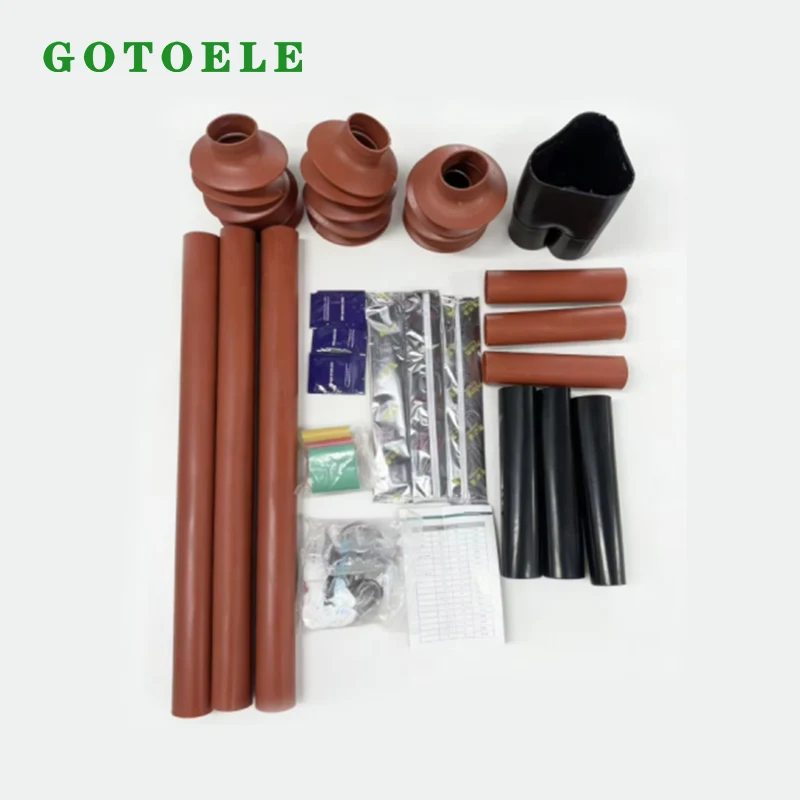

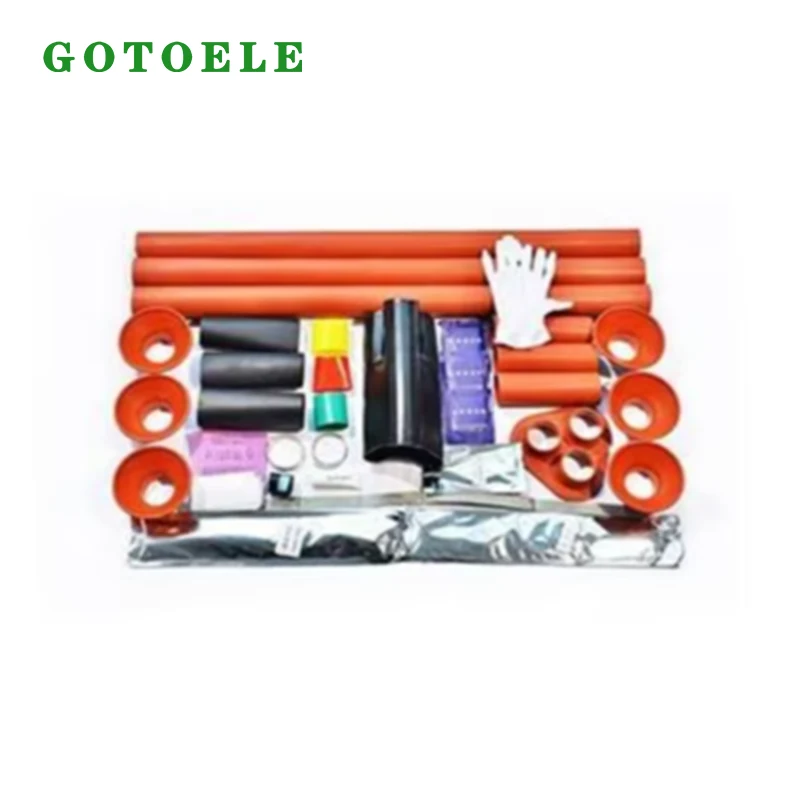

5. 完全な設置アクセサリ

キットには、専門的なケーブル終端の取り付けに必要な次のような補助材料がすべて含まれています。

・電界分布およびシールド接続用アルミ箔シールドテープ

· 隙間を埋めて湿気の侵入を防ぐためのシーリングマスチック

・A/B/C相を簡単に識別できる相識別スリーブ

· 取り付け補助用潤滑剤パケット

・施工に便利な保護手袋と取り付け説明書

完全なアクセサリ パッケージは、設置効率を向上させ、一貫した終端品質を維持するのに役立ちます。

実践的なアプリケーションの経験

中圧配電プロジェクトでの実践経験に基づいて、10kV 3 コア屋外熱収縮ケーブル終端キットは、長期的な絶縁安定性と環境保護が必要な屋外ケーブル接続ポイントに広く選択されています。

典型的なアプリケーションには次のようなものがあります。

1. 地方電力網プロジェクト以下を含む、地下 10kV ケーブル システムの屋外終端ポイントに使用されます。

· 住宅コミュニティ配電室

・リング本体

・ケーブル分岐ボックス

・ボックス型変圧器

・地中化ケーブル化事業

2. 産業用および鉱山用電源システム次のような継続的な電力要件がある工場および産業施設に適しています。

・製造工場

・機械工場

・採掘施設

・冶金工場

・化学工場

終端キットは、要求の厳しい産業環境下で屋外高電圧ケーブル接続の信頼性の高い動作を維持するのに役立ちます。

3. インフラストラクチャおよび公共施設次の屋外配電システムに適用されます。

· 鉄道駅

· 空港

· ポート

・大型商業施設

・公共インフラプロジェクト

4.商用およびビル配電屋外高圧ケーブル端末に使用され、以下をサポートします。

・高層住宅

・商業センター

・大規模不動産開発

・配電設備

適用ケーブル種類と設置環境

10kV 3 コア屋外熱収縮ケーブル終端キットは、次のような一般的に使用されるケーブル モデルを含む、10kV 3 コア XLPE 絶縁電力ケーブル用に設計されています。

・YJV

・YJV22

この製品は、気象条件に直接さらされる屋外環境向けに特別に設計されています。

屋外汚染防止シェッドが装備されているため、屋外ケーブル終端アプリケーションに使用する必要があります。耐候性要件のない屋内ケーブル終端システムは、対応する屋内終端ソリューションを使用する必要があります。

グローバルな適用事例

東南アジア産業用配電プロジェクト

10kV 3 芯屋外熱収縮ケーブル終端キットは、東南アジアの製造工場の配電プロジェクトで、開閉装置と変圧器装置の間の屋外 10kV ケーブル端末接続に適用されました。

現地の高温、多雨、湿気の多い環境のため、このプロジェクトでは信頼性の高い防水シーリングと長期にわたる断熱保護が必要でした。熱収縮終端キットは、応力制御技術、屋外断熱小屋、シール材を組み合わせることで、安定した性能を実現しました。

設置後、ケーブル終端システムは継続的な産業用電源条件下で確実に動作し、メンテナンスの必要性を軽減し、配電の安全性を向上させることができました。

プロジェクトの詳細:

・用途：10kV産業用配電システム

・ケーブルタイプ：3芯XLPE絶縁電源ケーブル

・設置：屋外開閉装置および変圧器ケーブル端末

· 主な要件: 防水シーリング、絶縁信頼性、耐候性

技術的パラメータ

製造と品質保証

GOTOELE は、標準化された製造プロセスを適用して、すべての 10kV 3 コア屋外熱収縮ケーブル終端キットの安定した品質と信頼性の高い性能を保証します。

製造プロセスには次のものが含まれます。

・入荷検査

・部品の品質検証

・組立工程管理

・完成品の外観検査

・包装品質検査

各バッチは、ケーブル終端コンポーネントが国際電力プロジェクトのアプリケーション要件を満たしていることを確認するために、出荷前に内部品質手順に従って検査されます。

GOTOELE は、プロの製造経験と厳格な品質管理により、世界中の電気顧客に信頼性の高いケーブル アクセサリ ソリューションを提供します。

GOTOELE 10kV 屋外用熱収縮ケーブル終端キットを選ぶ理由

1. 中電圧屋外用途向けに設計

この製品は、10kV 3 芯ケーブル終端システム用に特別に開発されており、屋外配電アプリケーションに完全なソリューションを提供します。

2. 信頼の耐候性

熱収縮断熱チューブ、屋外物置、シーリング材の組み合わせにより、雨、湿気、ほこり、環境汚染から効果的に保護されます。

3. 簡単な取り付けのための完全なキット

必要なアクセサリがすべて 1 つのパッケージに含まれているため、準備時間が短縮され、プロジェクト現場での設置効率が向上します。

4. OEMおよびカスタマイズされた供給能力

GOTOELE は、さまざまな市場やプロジェクトのニーズを満たすために、カスタマイズされたラベル、パッケージング、製品要件などの OEM サービスをサポートしています。

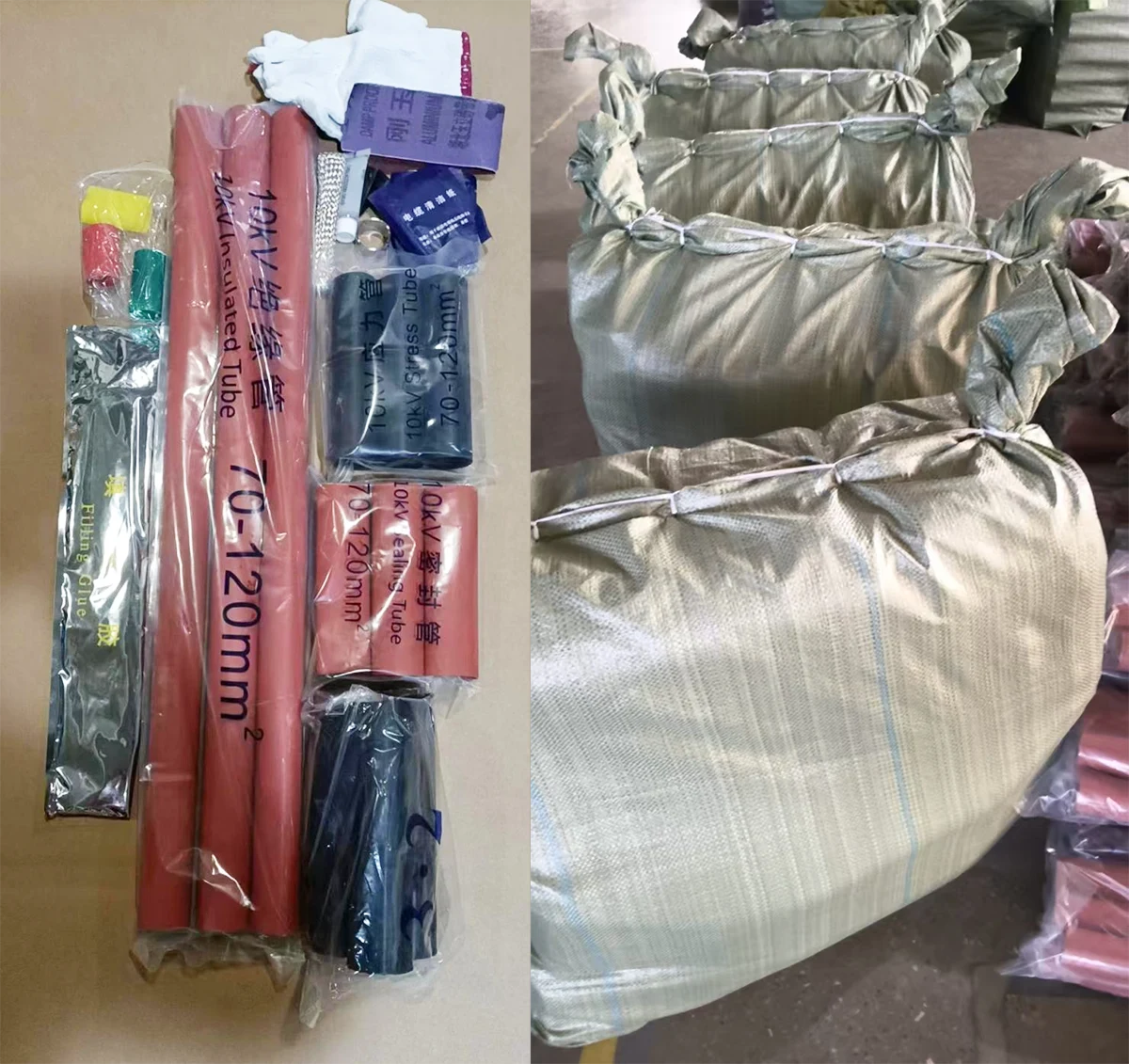

梱包と配送

各 10kV 3 コア屋外熱収縮ケーブル終端キットには、輸送中の損傷を防ぐための保護材が同梱されています。

海外への発送には、標準的な輸出梱包が利用可能です。お客様の仕様に応じて、カスタマイズされたパッケージング、ラベル貼り付け、OEM 要件も提供できます。

よくある質問

Q1: この 10kV 屋外用熱収縮終端キットはどのような種類のケーブルに使用できますか?

この製品は、YJV や YJV22 などの一般的なケーブル タイプを含む、10kV 3 芯 XLPE 絶縁電力ケーブル用に設計されています。

Q2: このケーブル終端キットは屋外で恒久的に使用できますか?

はい。この製品には、屋外の汚染防止絶縁シェッドと防水シーリング構造が含まれており、長期間の屋外ケーブル終端用途に適しています。

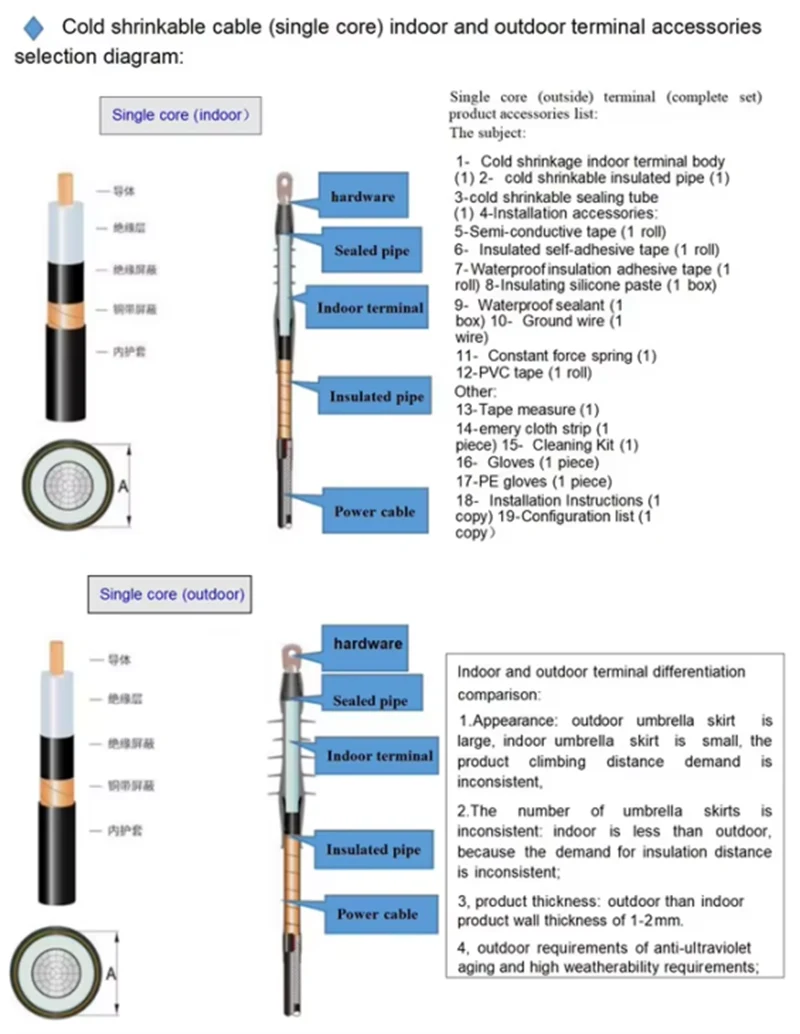

Q3: 屋内ケーブル終端キットと屋外ケーブル終端キットの違いは何ですか?

屋外終端キットには、雨、ほこり、汚染から保護するための絶縁シェッドなどの追加の耐候性コンポーネントが含まれています。屋内終端キットには通常、これらの構造は必要ありません。

Q4: この製品の主な機能は何ですか?

主な機能は次のとおりです。

・終端後のケーブル絶縁の回復

・電界ストレスの制御

・湿気の侵入を防ぐ

・長期的なケーブル動作信頼性の向上

Q5: GOTOELE は OEM カスタマイズを提供していますか?

はい。 GOTOELE は、海外の顧客向けにカスタマイズされたパッケージング、ラベル貼り付け、技術要件の調整などの OEM サービスを提供します。
