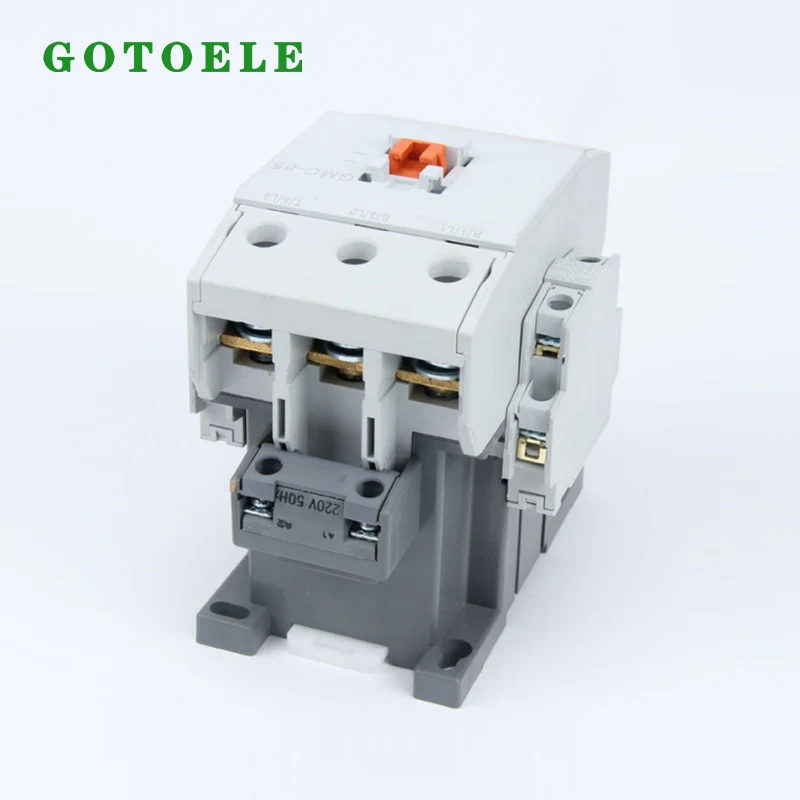

GMC-85 AC 電磁接触器 3P 135A 45KW 2NO + 2NC 産業用モーター制御用

GMC-85 AC電磁接触器からゴトーエレは、モーター制御、産業機械、ポンプ、コンプレッサー、HVAC 機器、および AC 負荷の信頼性の高いスイッチングを必要とするその他のアプリケーション向けに設計された三相低電圧スイッチング コンポーネントです。 3 極主接点構造、135A AC1 熱電流定格、380 ～ 440V で 45kW のモーター制御容量、および 2NO+2NC 補助接点を備え、産業用制御キャビネットおよび電気機器に実用的な構成を提供します。

配電会社、パネル製造会社、機械メーカー、およびメンテナンス チームにとって、コンタクタの選択には電流定格を確認するだけでは不十分です。購入する前に、モーター出力、利用カテゴリー、動作電圧、コイル電圧、スイッチング周波数、補助接点要件、設置方法、過負荷保護をすべて考慮する必要があります。

GMC-85 構成について購入者が知っておくべきことは何ですか?

3極主接点構造

3 極構成により、コンタクタは単一のスイッチング デバイスを通じて三相回路を制御できます。これにより、三相電力を同時に切り替える必要がある一般的な産業用モーター用途に適しています。

主接点は接続された負荷を切り替えることを目的としており、補助接点は制御、表示、インターロック、および信号回路に組み込むことができます。

135A AC1 熱電流定格

GMC-85 フレームは、135A AC1 熱電流定格に関連付けられています。ただし、購入者は AC1 値をあらゆる動作条件下での許容モーター電流として解釈すべきではありません。モーターの用途は通常、該当する利用カテゴリーと実際のモーター特性に応じて選択する必要があります。

したがって、モーター制御の場合は、最終的な選択の前に、定格動作電流と定格電力を、意図した供給電圧と適用デューティに対してチェックする必要があります。

45kWのモーター制御容量

GMC-85 構成は、380 ～ 440 V で、AC3 モーター制御条件下で 45 kW と定格されます。これにより、このモデルは、電気特性がシステム要件と一致する場合、さまざまな中出力三相モーターのアプリケーションに適したものになります。

コアパラメータ

AC電磁接触器はどのように動作しますか?

電磁スイッチング原理

AC電磁接触器は、電磁コイルを使用して内部の接点機構の動作を制御します。制御回路がコイルに通電すると、電磁力によって接点アセンブリが移動し、主接点の状態が変化します。

コイルへの通電が遮断されると、機構は通常の位置に戻ります。これにより、オペレータやコントローラがモーター回路を直接切り替える必要がなく、低電力制御回路が高電力電気負荷を管理できるようになります。

電源機能と制御機能の分離

コンタクタの主な実用上の利点の 1 つは、主電源回路と制御回路が分離されていることです。主接点は接続された負荷を処理し、コイルと補助接点は制御システムと相互作用します。

この構造は、押しボタン、PLC 出力、センサー、リレー、またはその他の制御デバイスを通じてモーターを制御できるため、自動機械で広く使用されています。

2NO+2NC 補助接点が重要な理由

通常開接点

2 つの常開補助接点は、システム設計に応じて、制御ロジック、動作状態フィードバック、自己保持回路、または外部表示装置への接続に使用できます。

これにより、機器メーカーはコンタクタをより大きな制御キャビネットに統合する際にさらなる柔軟性が得られます。

通常閉接点

2 つの常閉補助接点は、インターロック、信号、および制御回路で使用できます。これらは、コンタクタと他のスイッチングコンポーネントまたは制御デバイスを調整するのに役立ちます。

制御回路設計をサポート

ノーマルオープンとノーマルクローズの両方の補助接点を同じ構成にすると、制御設計によっては追加の補助スイッチングコンポーネントの必要性を減らすことができます。

実際の接点の配置と電気使用量は、設置前に必ず制御回路図と照らし合わせて確認する必要があります。

代表的な産業用途

産業用モーター制御

GMC-85 の主な用途は、互換性のある三相モーターのスイッチングと制御です。定格電気条件が用途に対応するモータースターターアセンブリおよびコントロールパネルに組み込むことができます。

ポンプおよび水処理装置

ポンプは多くの場合、圧力、レベル、流量、またはプロセス信号に基づいた自動起動停止制御を必要とします。コンタクタは、制御回路とポンプ モーター間のスイッチング インターフェイスとして機能します。

コンプレッサーと HVAC システム

産業用コンプレッサー、換気システム、空調機器、その他のモーター駆動システムは、機器の電気制御システムの要件に従ってコンタクターを使用してモーターを制御できます。

生産機械

製造装置には、複数のモーター、コンベア、ファン、ポンプ、その他の電気負荷が含まれることがよくあります。コンタクタを制御キャビネットに組み込んで、集中スイッチングと自動操作を実現できます。

購入前の主な選択要素

モーターの電力と電流を確認する

モーターの出力だけではコンタクタを選択するのに十分ではありません。モータの定格電流、供給電圧、周波数、始動特性、動作デューティ、用途カテゴリーをご確認ください。

コンタクタは、単に製品名とモータの公称電力を一致させるのではなく、実際の電気負荷に基づいて選択する必要があります。

コイル電圧の確認

コンタクタのコイル電圧は制御回路と一致する必要があります。一般的な制御電圧は、マシンや地域が異なると大幅に異なる場合があります。

設置時の互換性の問題を避けるために、購入者は注文する前に必要なコイルの電圧と周波数を指定する必要があります。

スイッチング周波数を考慮する

モーターの始動と停止が頻繁に行われるアプリケーションでは、スイッチングが比較的頻繁に行われないアプリケーションよりもコンタクタに対する要求が大きくなります。

したがって、コンタクタを選択し、意図されたアプリケーションへの適合性を評価する際には、予想される動作周波数を考慮する必要があります。

座標過負荷保護

コンタクタは主にスイッチング制御を提供するものであり、専用のモータ過負荷保護装置の代替品として扱うべきではありません。モータースターターアプリケーションの場合、モーターとシステムの要件に応じて、適切なサーマル過負荷リレーまたは電子モーター保護装置を選択する必要があります。

インストールに関する考慮事項

電気定格の確認

設置前に技術者はコンタクタの型式、コイル電圧、主回路電圧、定格電流、モータ電力、補助接点構成、配線図を確認してください。

適切な導体を使用する

電源導体、端子接続、および保護装置は、実際の電流および適用される電気設備規格に従って選択する必要があります。

接続が緩んでいたり、サイズが不適切であると、接触抵抗と発熱が増加し、機器の信頼性に影響を与える可能性があります。

適切な保護を提供する

コンタクタには、適切な短絡および過負荷保護機能が組み込まれている必要があります。保護構成は、モーターの特性、設置環境、適用される地域の電気規制に従って設計する必要があります。

設置環境を確認する

温度、湿度、ほこり、振動、筐体設計、換気は、低電圧電気コンポーネントの動作条件に影響を与える可能性があります。コンタクタは、指定された動作制限内の環境に設置する必要があります。

保守・点検

主要な連絡先を検査する

頻繁に動作する装置の場合、保守担当者は主接点の状態を定期的に検査する必要があります。過度の孔食、焼け、変色、または異常な摩耗は、電気的ストレスまたは不適切な動作条件を示している可能性があります。

補助接点の確認

制御回路で断続信号、予期しないスイッチング動作、またはフィードバックエラーが発生した場合は、補助接点をチェックする必要があります。

端子接続の検査

電気端子はしっかりと固定されたままにしてください。保守担当者は、メーカーが推奨する締め付け要件と該当する電気保守手順に従う必要があります。

モニター異常音

異常なブーン音、振動、または不安定なコンタクタの動作は、コイル、機械的、電圧、または設置関連の問題を示している可能性があります。運転を継続する前に、異常状態を調査する必要があります。

B2B バイヤー向けの品質に関する考慮事項

生産の一貫性

販売代理店や OEM 顧客にとって、コンタクタは標準化された制御パネルや機器設計に統合されることが多いため、バッチ間の一貫性が重要です。

ゴトーエレ では、その生産プロセスには原材料の検査から製造、テスト、梱包、配送に至るまでの品質管理が含まれていると述べています。

出荷前のテスト

電気製品は出荷前に適切な検査とテストを受ける必要があります。大量に購入する購入者は、注文する前にサプライヤーの検査手順と書類要件を確認する必要があります。

認定要件

ゴトーエレ は、品質および認証資格のうち CE および ISO9001 を特定します。お客様は、市場に必要な正確な製品構成について、該当する証明書と技術文書を要求する必要があります。

ゴトーエレの製造・供給能力

低圧電気製品メーカー

ゴトーエレYueqing Gongtong Electric Co., Ltd.が運営する同社は、AC コンタクタ、サーマル過負荷リレー、配線用遮断器、スタータ、MCB、制御コンポーネントなどの低電圧電気製品を専門としています。

同社は、研究開発、製品設計、製造、試験、輸出サービスを統合して、販売代理店、機器メーカー、産業顧客をサポートしています。

OEMおよびカスタマイズされた注文のサポート

ゴトーエレ は、技術パラメータ、製品構成、パッケージング、ブランド要件をカバーする OEM およびカスタマイズされた製品サポートを提供します。これは、複数のプロジェクトにわたって一貫した仕様を必要とする配電会社や機器メーカーにとって役立ちます。

バルク供給能力

海外のバイヤーにとって、コンタクタが複数の機器モデルにわたる標準コンポーネントとして使用される場合、安定した生産と供給能力が重要です。 GOTOELE は、低電圧電気製品全体で約 800 万個の年間生産能力を報告しています。

購入者チェックリスト

よくある質問

GMC-85 AC電磁接触器は何に使用されますか?

互換性のある三相 AC 負荷、特にポンプ、コンプレッサー、HVAC システム、コンベヤ、生産機械などの産業用モーターおよびモーター駆動機器のスイッチングおよび制御用に設計されています。

このコンタクタにとって 135A は何を意味しますか?

135A の値は、GMC-85 フレームに関連付けられた AC1 熱電流定格を指します。モーターの用途は、適用可能な用途カテゴリ、モーター電流、電圧、および動作条件に従って選択する必要があります。

GMC-85 は 45kW モーターを制御できますか?

GMC-85 は、指定された構成に従って、AC3 条件下で 380 ～ 440V で 45kW の定格となります。実際のモーターの用途は、定格電流、始動条件、スイッチング周波数、および該当する規格と照らし合わせてチェックする必要があります。

2NO+2NC とはどういう意味ですか?

これは、2 つの常開補助接点と 2 つの常閉補助接点を示します。これらの接点は、制御ロジック、ステータス フィードバック、インターロック、および信号回路に使用できます。

コンタクタには過負荷保護が含まれていますか?

コンタクタはスイッチング制御を提供し、通常はモータ用途に適切な過負荷保護装置と連携する必要があります。必要な保護構成は、モーターと電気システムによって異なります。

ゴトーエレはOEMサービスを提供できますか?

はい。 GOTOELE は、製品仕様、構成、パッケージング、ブランディング要件など、販売代理店、機器メーカー、産業顧客に OEM およびカスタマイズされたサポートを提供します。

最終的な考慮事項

GMC-85 AC電磁接触器は、産業用モーター制御およびその他の互換性のある低電圧アプリケーション向けの三相スイッチング ソリューションを提供します。 3P 構造、135A AC1 熱電流定格、380 ～ 440V で 45kW AC3 定格、2NO+2NC 補助接点により、主回路スイッチング機能と補助制御機能の両方を必要とする制御システムに適しています。

配電会社、パネル ビルダー、OEM 機器メーカー、およびメンテナンス チームの場合、モーター電流、電圧、利用カテゴリ、コイル電圧、スイッチング周波数、保護構成、設置条件、および必要な認定に基づいて正しい選択を行う必要があります。

低圧電気製造の経験、OEM サポート、品質管理、国際供給能力を備え、ゴトーエレは、産業オートメーション、モーター制御、機械、HVAC、ポンプ、その他の電気機器アプリケーション向けのコンタクター構成を探しているお客様をサポ​​ートできます。
