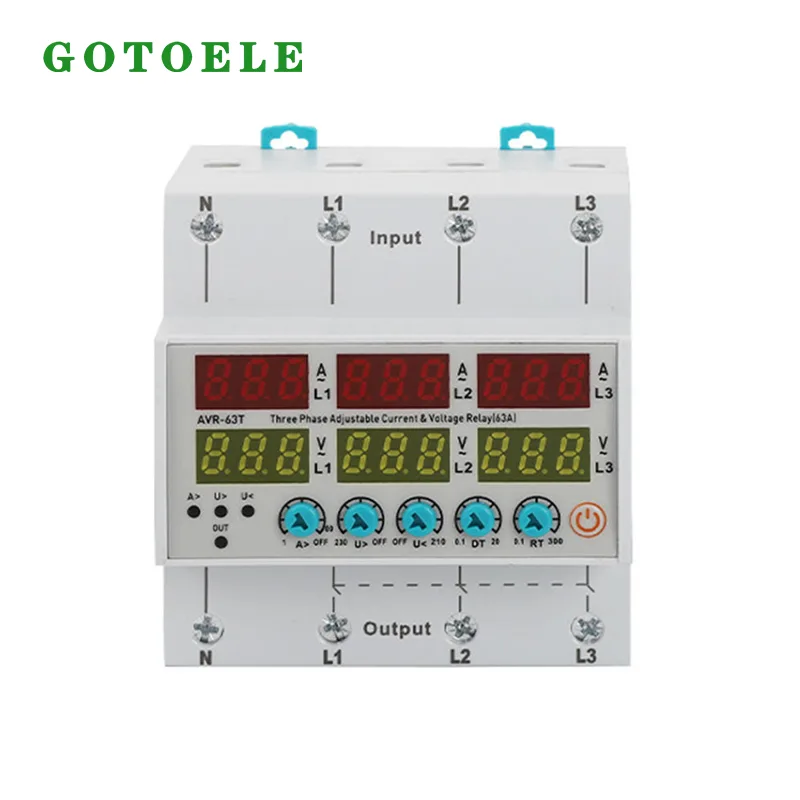

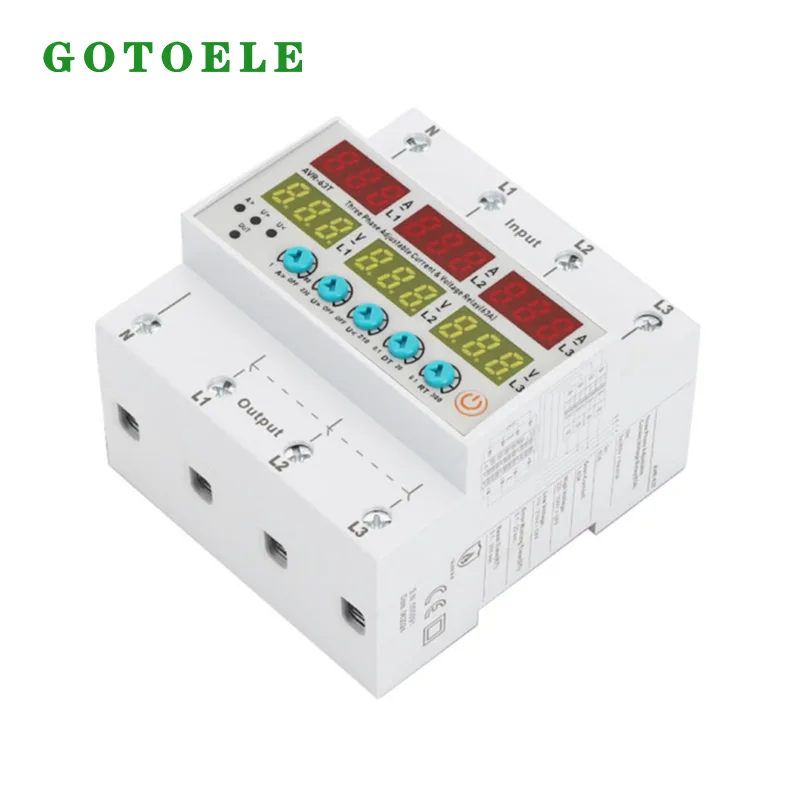

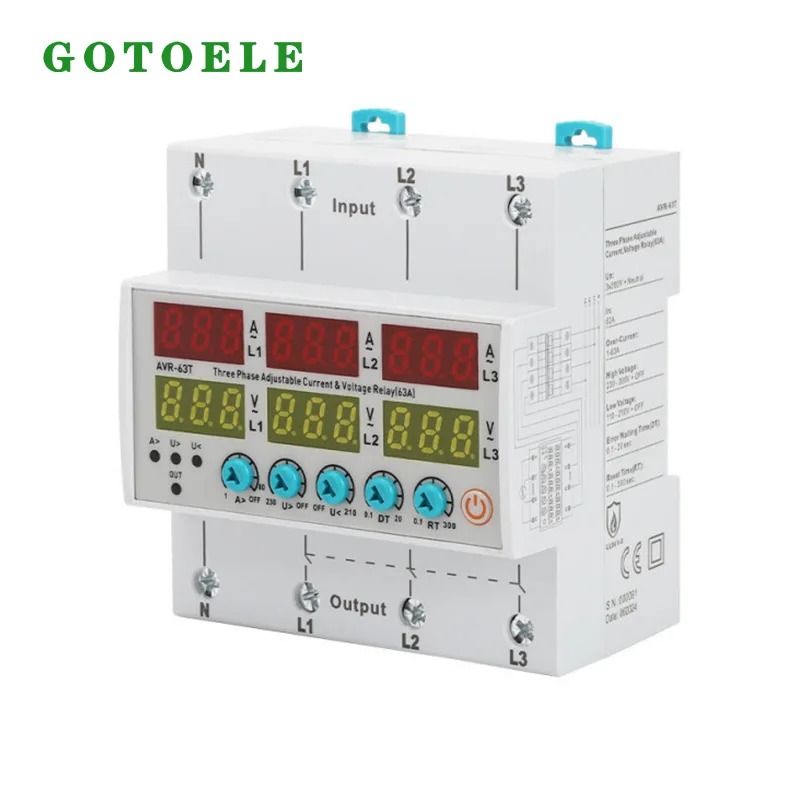

AVR-63T 三相調整可能な電流および電圧保護リレー

調整可能な保護パラメータとリアルタイムのデジタル表示を備えたこのAVR-63T三相調整可能な電流および電圧保護リレーは、過電圧、不足電圧、過負荷、欠相および不安定なグリッド状態によって引き起こされる損傷を防ぐのに役立ちます。中国の専門電気機器サプライヤーである GOTOELE によって製造された AVR-63T は、産業機器、商業施設、農業システム、再生可能エネルギー用途にコンパクトで信頼性の高い保護ソリューションを提供します。

製品設計と保護機能

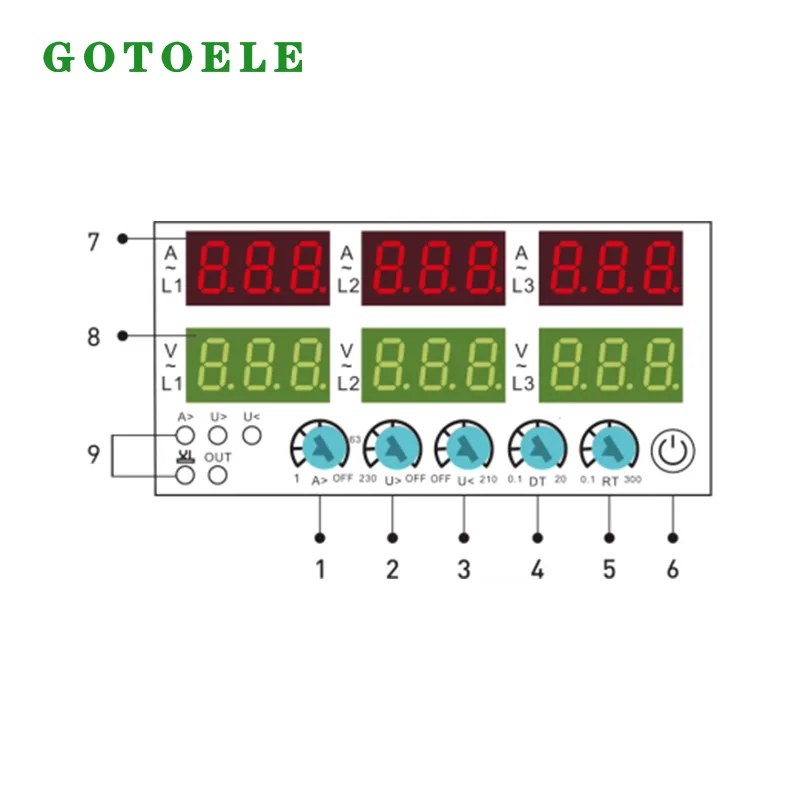

1. リアルタイムの電圧と電流の監視

AVR-63Tはデュアルデジタルディスプレイを使用して、各相の電圧と電流の状態を監視します。

ディスプレイにより、電気技師は以下を迅速に確認できます。

・相電圧

・相電流

・異常な動作状態

・保護状態

個別のメーターや保護装置と比較して、統合された監視設計により設置スペースが削減され、電気システムの管理が簡素化されます。

2. 調整可能な過電圧および不足電圧保護

このリレーは、さまざまなアプリケーション要件に応じて調整可能な電圧保護閾値を提供します。

過電圧保護

グリッド電圧が事前設定値を超えると、AVR-63T は負荷を切断し、敏感な機器を高電圧による損傷から保護します。

一般的な保護対象機器には次のものが含まれます。

・モーター

・ポンプ

・コンプレッサー

・産業用コントローラー

・インバータ

不足電圧保護

電圧が設定値を下回ると、装置は電源を遮断し、低電圧動作による機器の誤動作やモーターの損傷を防ぎます。

3. 三相電流過負荷保護

AVR-63T は、最大 63A までの調整可能な電流保護設定をサポートしています。

動作電流が事前に設定されたしきい値を超えると、リレーは電源を切断して機器を次のことから保護します。

・長期にわたる過負荷

・モータストール電流

・過大な動作電流

・異常負荷状態

この機能は、三相モーターや産業用電気機器に特に適しています。

4. 位相損失および位相不平衡保護

三相機器は相異常に非常に敏感です。

AVR-63T は以下に対する保護を提供します。

・欠相

・三相電圧の不均衡

・中性線の故障

異常な位相状態が発生した場合、リレーは負荷を迅速に切断し、モーターの過熱や機器の故障を防ぎます。

5. 調整可能な遅延と自動再閉路機能

内蔵のタイミング ロジックにより、柔軟な電力回復管理が可能になります。

障害トリップ遅延

調整可能な遅延により、短期間の電圧変動による不必要なシャットダウンが回避されます。自動再閉路遅延電力網が通常に戻った後、事前に設定された待機時間が経過すると、デバイスは自動的に電力を回復します。

この機能は次のような場合に最適です。

・アウトドア用品

・無人ワークショップ

・農業施設

· 遠隔電気システム

典型的なアプリケーションシナリオ

AVR-63T 三相調整可能な電流および電圧保護リレーは、継続的な監視と自動保護を必要とする電気システム向けに設計されています。

1. 三相モーター保護システム

一般的なアプリケーションには次のものがあります。

・ウォーターポンプ

・エアコンプレッサー

・ファン

・工作機械

・生産ライン用モーター

リレーはモーターを欠相、過負荷、不安定な電圧状態から保護し、機器のダウンタイムとメンテナンスコストの削減に役立ちます。

2. 商用配電システム

以下に適しています:

・セントラル空調システム

・冷蔵設備

・業務用電気キャビネット

・三相充電装置

AVR-63T は、系統変動による損傷を防止することで電源の信頼性を向上させます。

3. 太陽光発電と再生可能エネルギーシステム

一緒に使用されるもの:

・三相太陽光発電インバータ

・太陽光発電用配電盤

・再生可能エネルギー制御システム

リレーは、系統接続中の異常な電圧状態や位相の不均衡から機器を保護するのに役立ちます。

4. 農業用電気機器

以下に適しています:

・灌漑ポンプ

・家畜​​換気システム

・農産加工機械

自動再閉路機能は、電圧が不安定になる可能性がある田舎での動作の維持に役立ちます。

5. 産業用制御およびオートメーション システム

適用対象:

· 産業用制御盤

・サーボ電源システム

・UPSシステム

・自動化装置

デジタル監視機能により、オペレータは電気的異常を迅速に特定できます。

グローバルな適用事例

1. 東南アジア給水ポンプ保護プロジェクト

AVR-63T 三相調整可能な電流および電圧保護リレーは、東南アジアの三相ウォーターポンプ制御システムに設置されました。

地元の電力網では時折電圧変動や位相の不均衡が発生し、通常のポンプ動作に影響を及ぼしました。

AVR-63Tは、電圧と電流の状態をリアルタイムで監視することにより、異常時には自動的に電源を遮断し、電圧回復後に動作を復帰します。

お客様は機器の保護を改善し、手動検査の必要性を軽減しました。

プロジェクトの詳細:

・用途：三相ポンプ保護

・設置：配電制御盤

・保護機能：過電圧、不足電圧、過負荷、欠相保護

· 主要な要件: 自動保護と無人操作

インストールと構成の利点

1. 標準 DIN レール取り付け

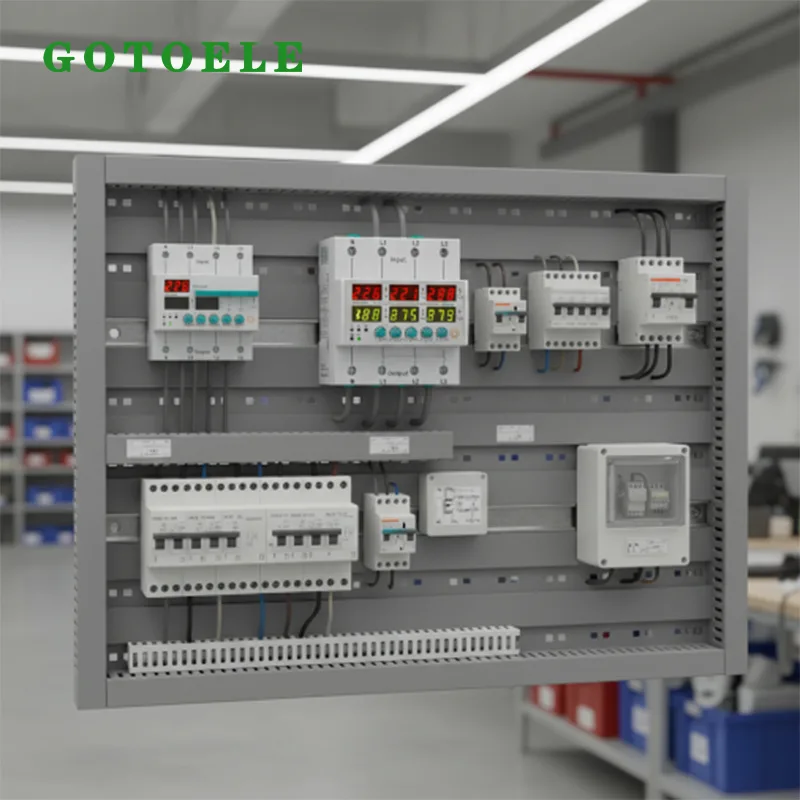

コンパクトなモジュラー構造により、以下の内部に直接設置できます。

・配電ボックス

・電気キャビネット

・産業用制御盤

標準の DIN レール設計により、取り付けと交換が簡単になります。

2. 簡単なパラメータ調整

複雑なプログラミングを行わずに、調整ノブを使用して保護値を設定できます。

電気技師は以下を迅速に設定できます。

· 電圧閾値

· 電流制限

・トリップ遅延時間

・リセット遅延時間

これにより、さまざまなアプリケーション環境でのインストール効率が向上します。

3. 統合保護ソリューション

AVR-63T は、1 つのデバイスに複数の保護機能を組み合わせています。

・電圧リレー

・電流リレー

・欠相保護装置

・オートリセットコントローラー

これにより、複数の独立したデバイスを使用する場合と比較して、キャビネットのスペース要件が軽減されます。

技術仕様

製造と品質保証

GOTOELE は、標準化された製造プロセスを適用して、各 AVR-63T 三相電流および電圧調整可能保護リレーの信頼できる性能を保証します。

品質管理には次のものが含まれます。

・電子部品検査

・保護機能試験

・表示精度検証

・負荷開閉試験

・最終製品検査

各製品は出荷前にテストされ、さまざまな電気環境でも安定した動作が保証されます。

GOTOELE は、専門的な低電圧電気製造の経験により、世界中の顧客に信頼できる保護ソリューションを提供します。

GOTOELE AVR-63T 保護リレーを選ぶ理由

1. 完全な三相保護

1 つのデバイスに電圧、電流、位相保護機能が統合されており、電気システムの設計が簡素化されます。

2. リアルタイムの電気モニタリング

デジタルディスプレイにより、追加のメーターなしで電圧と電流の状態を素早く識別できます。

3. 柔軟に調整可能なパラメータ

ユーザーは、さまざまな機器要件に応じて保護値を設定できます。

4. 自動電源回復

自動再閉鎖機能により、無人アプリケーションでの手動介入が軽減されます。

梱包と配送

各AVR-63T三相調整可能な電流および電圧保護リレーには、安全に輸送できるように保護材が同梱されています。

GOTOELE は、標準的な輸出梱包、バルク供給、製品ラベルと梱包要件を含む OEM カスタマイズをサポートしています。

よくある質問

Q1: AVR-63T は何を保護しますか?

AVR-63T は、過電圧、不足電圧、過負荷、位相損失、および位相不均衡状態に対する保護を提供します。

Q2: AVR-63T は三相モーターを保護できますか?

はい。異常な電圧や電流条件による損傷を防止するため、ポンプ、ファン、コンプレッサーなどの三相モーターに適しています。

Q3: リレーは障害後に自動的に電力を回復しますか?

はい。電気的状態が正常に戻った後、自動再閉路機能により、あらかじめ設定された遅延時間に従って電力が回復します。

Q4: AVR-63T は屋外用途に適していますか?

はい。適切なエンクロージャ保護を備えて設置されている場合は、屋外の電気キャビネットやリモート機器システムで使用できます。

Q5: GOTOELE は OEM カスタマイズをサポートしていますか?

はい。 GOTOELEは、顧客のニーズに応じてカスタマイズされたラベル、パッケージング、技術要件を含むOEMサービスを提供します。
