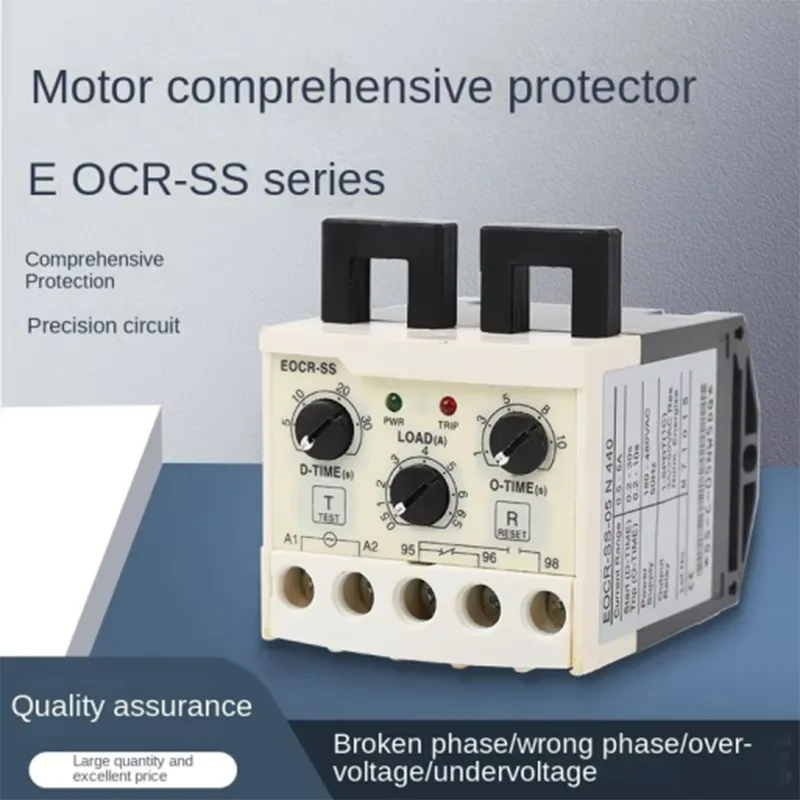

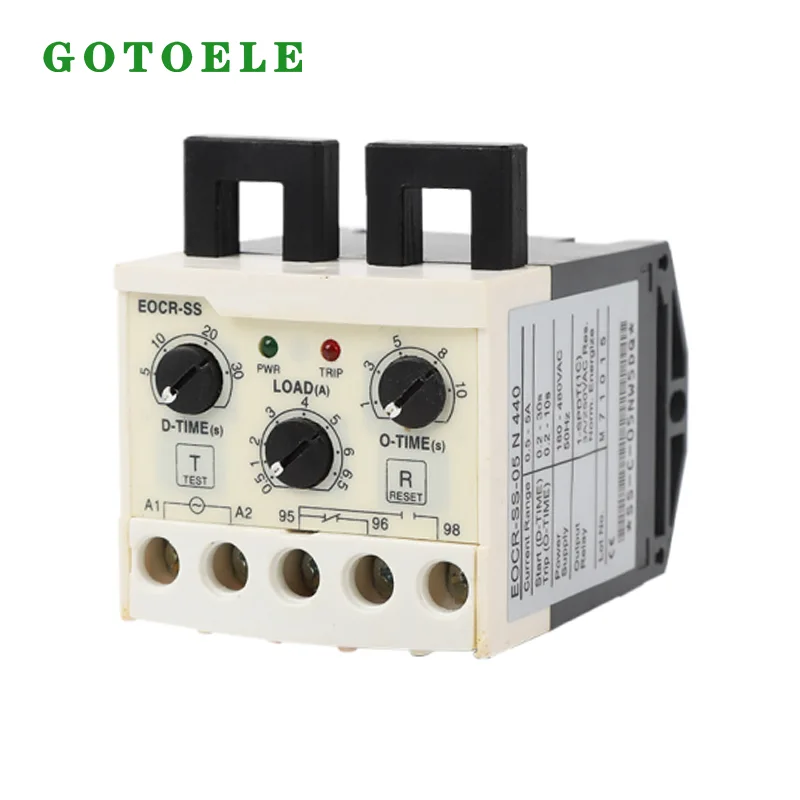

EOCR-SS 電子モーター保護リレー

14 年以上の業界経験を持つ中国浙江省の低圧電気専門メーカーである GOTOELE によって開発および製造されたこの電子モーター プロテクターは、過負荷保護、モーター失速保護、欠相保護、三相電流不均衡保護を 1 つのコンパクトな DIN レール取り付けユニットに統合しています。これは、信頼性の高いモーター保護とメンテナンスのダウンタイムの削減が必要とされるポンプ、ファン、コンプレッサー、コンベア、および OEM 制御キャビネットで広く使用されています。

動作原理EOCR-SS 電子モーター保護リレーは、巻線の過熱、絶縁劣化、予期しない機器のシャットダウンを引き起こす可能性のある異常電流状態から小型および中型の三相 AC モーターを保護するように設計されています。

反応が遅く周囲温度の影響を受ける従来のバイメタル熱動リレーとは異なり、EOCR-SS は分割クランプオン変流器を介してモーターの動作電流を継続的に監視します。過負荷、欠相、電流の不均衡などの異常状態が発生した場合、リレーはコンタクタ制御回路を迅速に切断してモータを停止し、さらなる損傷を防ぎます。

分割CT構造により、既設の電源ケーブルを撤去することなく設置が可能です。このため、設置時間の短縮が重要な機器のアップグレード、古い制御盤の改修、OEM 機械に特に適しています。

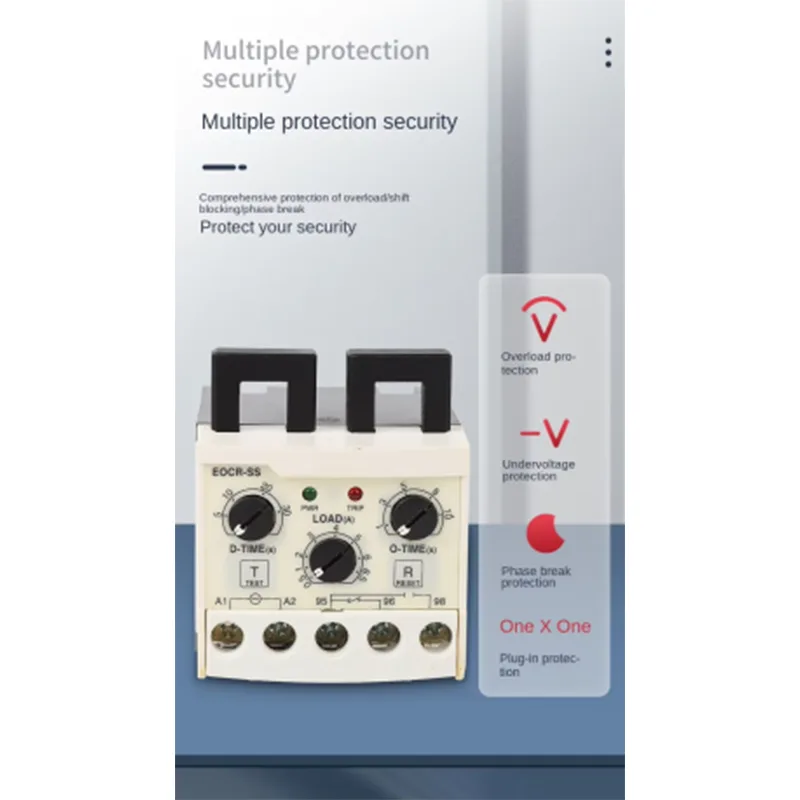

●コンパクト設計

●多彩な保護機能

●広い電流調整範囲(10:1)

●電流計機能

●トリップ表示LED

●高精度

●手動瞬時リセット

● 電気的リモートリセット

●テスト機能

● 周囲環境に影響されない

● 低消費電力

● フェールセーフ動作（電圧解放なし）

モーターの安全のためのインテリジェントな保護機能

1. 正確な過負荷および失速保護

モーターの動作中、過度の機械的負荷、ベアリングの詰まり、または機器の詰まりにより、電流が通常の動作範囲を超えて上昇する可能性があります。 EOCR-SS はモーター電流の変化を継続的に検出し、あらかじめ設定された遅延時間後に保護を作動させます。

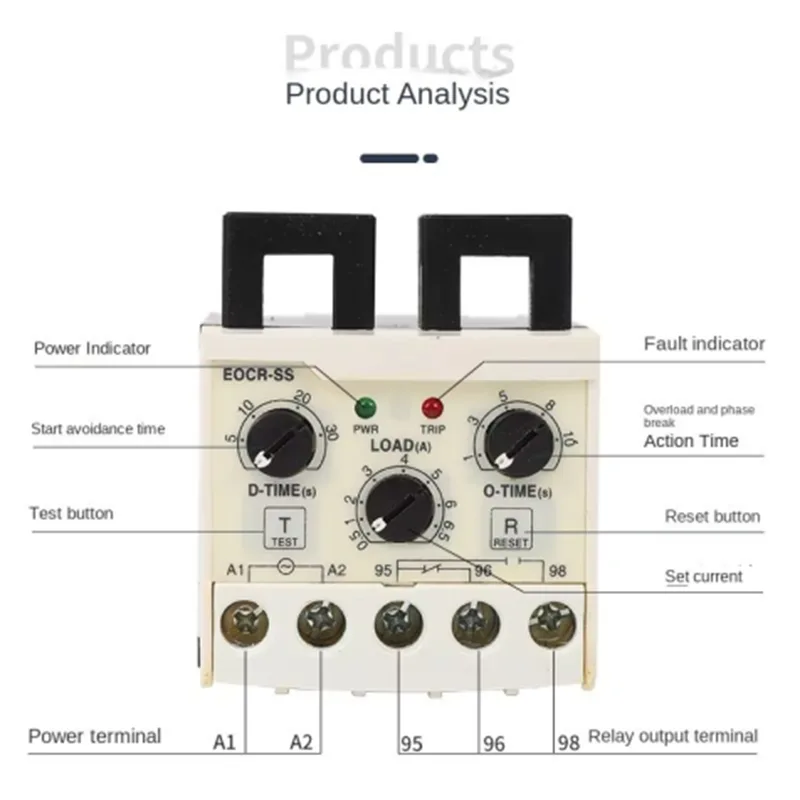

調整可能な LOAD 設定により、ユーザーはさまざまなモーター定格電流を正確に一致させることができ、O-TIME 遅延機能により、短時間の電流変動による不必要なシャットダウンを防止できます。

この保護機能は、予期せぬモーターの過負荷が生産の中断につながる可能性があるコンベアシステム、ウォーターポンプ、換気装置、小型産業機械などに広く適用されています。

2. 三相モーターの欠相保護

欠相状態で動作する三相モーターは、残りの相に過剰な電流が流れる可能性があり、その結果、巻線が急速に過熱し、モーターに永久的な損傷が生じる可能性があります。

EOCR-SSは、欠相やケーブル断線、コンタクタの接触不良などによる異常な電流分布を検出し、モーター制御回路を即座に遮断します。

この機能は、欠相リスクがより高い送電網、農業施設、屋外機器の設置が不安定な地域で特に価値があります。

3. 三相電流アンバランス監視

3 相間の不均一な電流分布は、通常、巻線の問題、電圧の不均衡、または不均一な機械的負荷によって引き起こされます。

EOCR-SS は、相間の電流差を監視し、軽微な不均衡が重大なモーター故障に発展する前に早期に保護を提供します。

深刻な過負荷が発生した後にのみ反応する従来の保護装置と比較して、電子電流モニタリングにより、保守チームは潜在的なリスクを早期に特定し、予期せぬダウンタイムを削減できます。

4. 起動遅延調整機能

モーターが動作を開始するとき、大きな起動電流が流れるのは正常です。起動中の即時過負荷保護により、不必要なトリップが発生する可能性があります。

内蔵の D-TIME 起動遅延機能により、モーターは通常の保護モードに入る前に加速を完了できます。ユーザーは、さまざまなモーターの始動特性に応じて遅延を調整でき、より高い始動トルク要件を持つ機器でも信頼性の高い動作を保証できます。

アプリケーションのエクスペリエンスとプロジェクトの検証

ベトナム食品加工工場におけるモーター保護改修プロジェクト

低電圧電気製造および世界的な輸出プロジェクトにおける GOTOELE の経験に基づいて、EOCR-SS は産業顧客向けのモーター保護アップグレードに適用されています。

2026 年 3 月、ベトナムの食品加工機器メーカーは、コンベア モーターの制御キャビネットに EOCR-SS 電子モーター保護リレー 120 ユニットを設置しました。

アプリケーション環境には次のものが含まれます。

・顧客タイプ：食品加工機械メーカー

・設置場所：コンベヤシステム制御盤

・モーター出力範囲：0.75kW～2.2kW三相モーター

・使用電圧：AC380V 50Hz

・動作温度：-10℃～45℃

・1日の稼働時間：約16時間/日

・モーター起動頻度：50～80回/日

12 か月の連続運転後、お客様は安定した保護性能があり、過負荷や欠相の問題によるモーターの故障が減少したと報告しました。以前の熱過負荷保護ソリューションと比較して、メンテナンス介入の頻度が大幅に減少し、生産の継続性が向上しました。

この実用的なアプリケーションは、高周波産業用モーター動作環境における EOCR-SS の信頼性を実証します。

製品パラメータ

製品の利点

1. ケーブル切断のない設置により改造時間を節約

EOCR-SS は開閉可能な分割変流器設計を採用しています。設置技術者は、配線を外したり電源回路を変更したりすることなく、CT を既存のモーター ケーブルにクランプするだけで済みます。

この設計は、既存の機械の設置の困難さを大幅に軽減し、特に工場設備のアップグレードや制御盤の改造プロジェクトに適しています。

2. 電子検出により保護精度が向上

電子電流検出システムは、従来のサーマル過負荷リレーと比較して、より高速で安定した保護を提供します。

温度の影響や機械的疲労の問題を回避し、長期間の動作でも一貫した保護性能を維持します。

3. さまざまなモーターに合わせた柔軟な調整

EOCR-SS は、起動遅延、動作電流、トリップ遅延パラメータを独立して調整できます。

さまざまなモーター負荷、始動条件、使用環境に応じて保護設定を行うことができ、さまざまな産業機械との互換性が向上します。

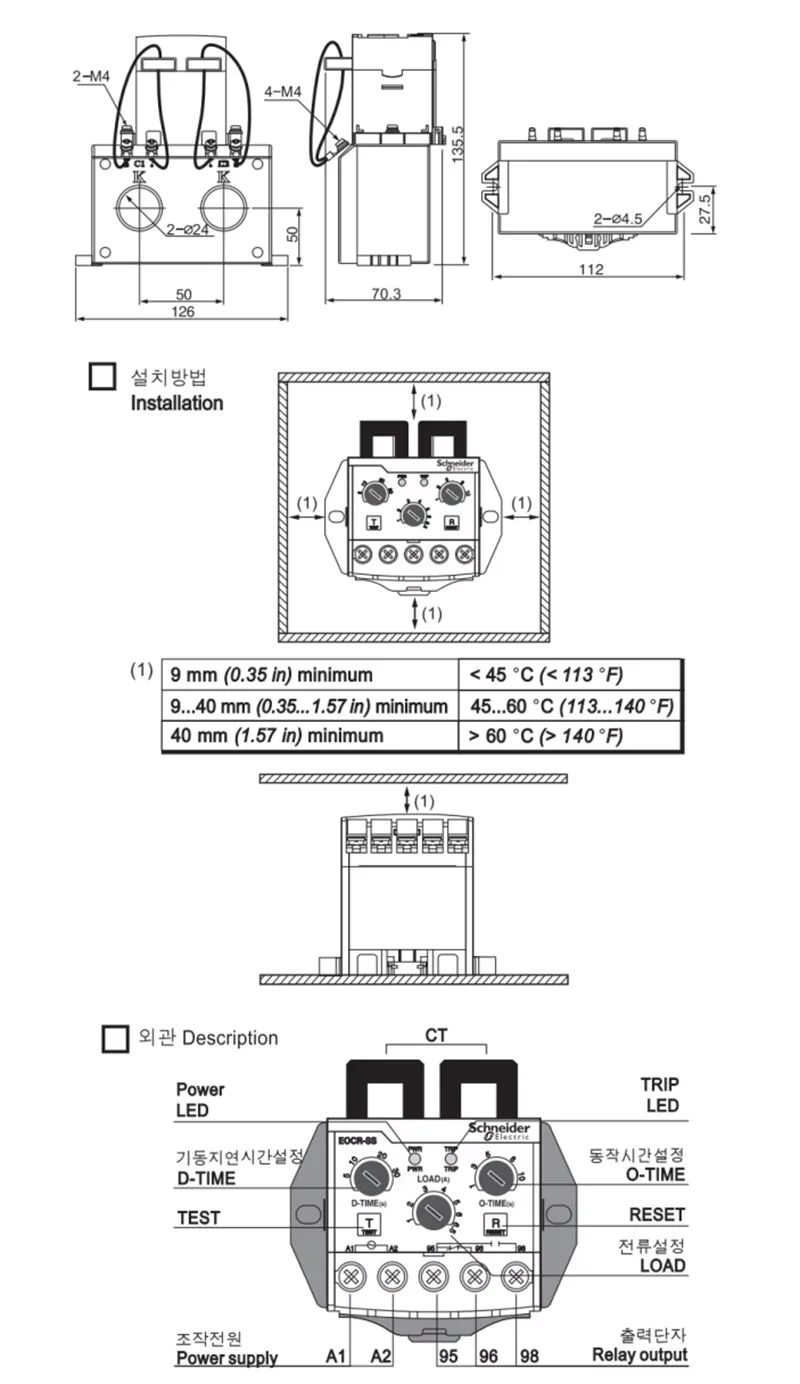

4. コンパクトな DIN レール設計によりキャビネットのスペースを節約

モジュラー構造により、標準の電気制御キャビネット内に直接設置できます。

個別の変流器と保護コンポーネントを取り付ける場合と比較して、EOCR-SS はよりコンパクトなソリューションを提供し、制御システムの設計を簡素化します。

製造と品質保証

GOTOELE は、コンタクター、リレー、回路ブレーカー、モーター保護装置、産業用制御コンポーネントなどの低電圧電気製品を専門とする専門メーカーおよび輸出業者です。

電気製造において 14 年以上の経験を持つ同社は、中国浙江省楽清市柳石に生産拠点を運営しています。工場の面積は 1600 平方メートルを超え、専門的な生産エリアと品質検査施設が備えられています。

GOTOELEは、EOCR-SSの製造時に、電流検出精度、リレー動作の応答性、端子の信頼性、製品の経年劣化試験などを含む厳しい検査を実施しています。

すべてのバッチは ISO9001 品質管理手順に従い、製品は CE 認証要件に準拠し、国際的な産業用途での安定したパフォーマンスを保証します。

梱包と配送

EOCR-SS 電子モーター保護リレーは、輸送中の損傷を防ぐために国際輸出基準に従って梱包されています。

大量注文の場合、GOTOELE は通常 10 ～ 15 日の納期で効率的な生産スケジュールを提供します。ロゴ印刷、パッケージデザイン、パラメータのカスタマイズなどの OEM カスタマイズ サービスは、世界的な販売代理店や産業機器メーカーが利用できます。

よくある質問

1. EOCR-SS と従来のサーマル過負荷リレーの違いは何ですか?

EOCR-SS は電子電流監視技術を使用しており、従来のサーマル過負荷リレーと比較して、より高い保護精度とより速い応答を実現します。ケーブル切断不要の分割CT設置にも対応しており、設備更新の際に便利です。

2. EOCR-SS は既存のモーター制御盤に設置できますか?

はい。クランプオン変流器は、配線を取り外さずに既存のモーターケーブルに直接取り付けることができるため、古い機器の改修やメンテナンスプロジェクトに適しています。

3. EOCR-SSに適したモータは何ですか?

EOCR-SS は主に、ポンプ、ファン、コンプレッサー、コンベア、電流要件が 0.5 ～ 5A の範囲内の OEM 機械などの小型三相 AC モーター用に設計されています。

4. GOTOELE は OEM カスタマイズを提供していますか?

はい。 GOTOELE は、さまざまな国際市場向けにカスタマイズされたラベル、パッケージング、仕様、電気パラメータ要件などの OEM/ODM サービスをサポートしています。

GOTOELE は、専門的な電気製造能力、実際の応用経験、厳格な品質管理システムを組み合わせて、世界中の産業顧客に信頼性の高いモーター保護ソリューションを提供します。 EOCR-SS 電子モーター保護リレーは、従来の保護装置から費用対効果の高いアップグレードを実現し、業界が装置の安全性を向上させ、メンテナンスコストを削減し、より安定した生産稼働を達成するのに役立ちます。
