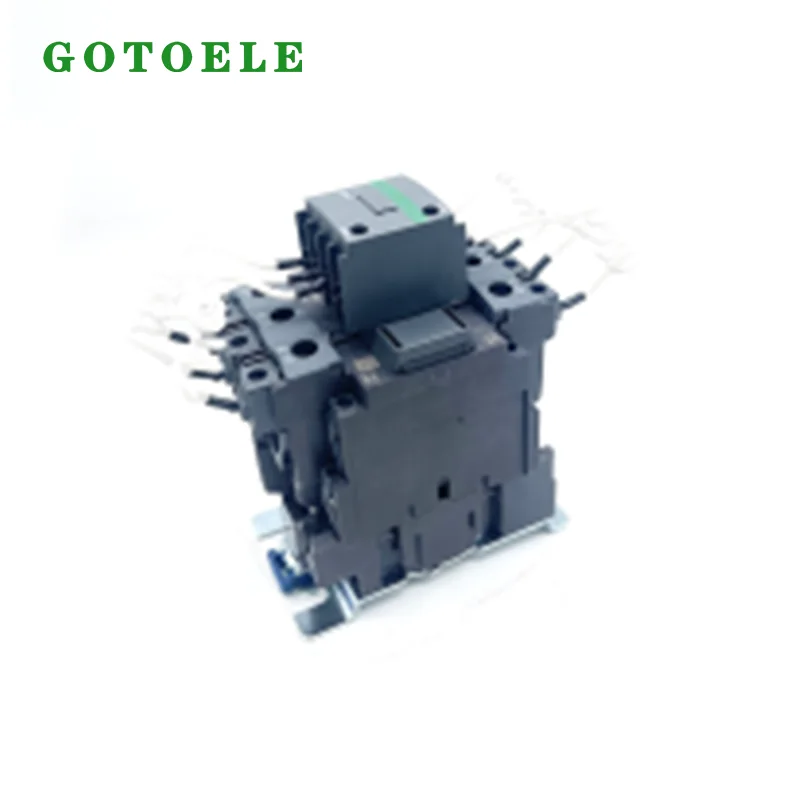

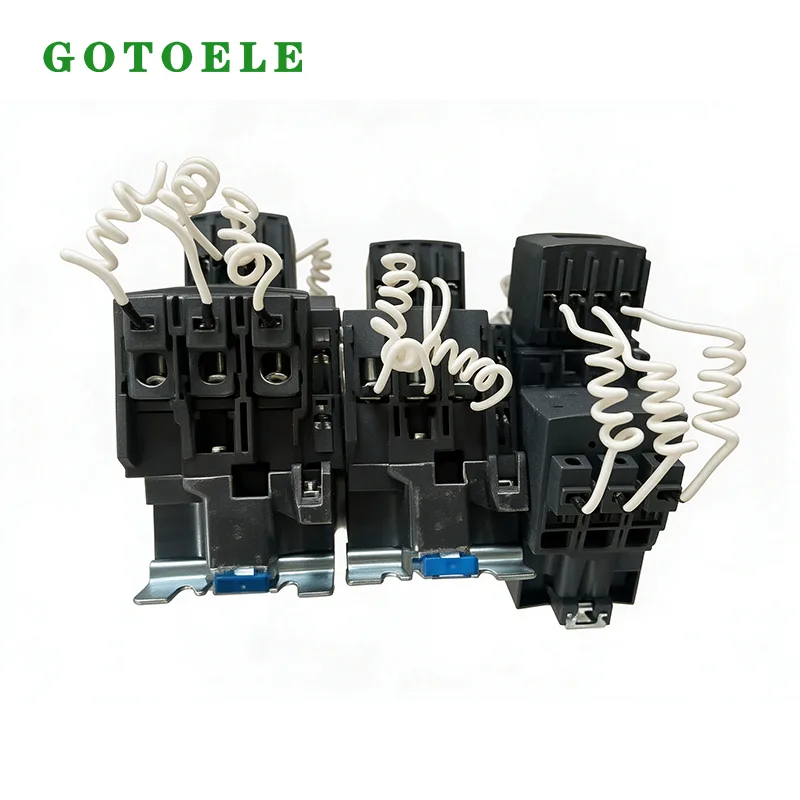

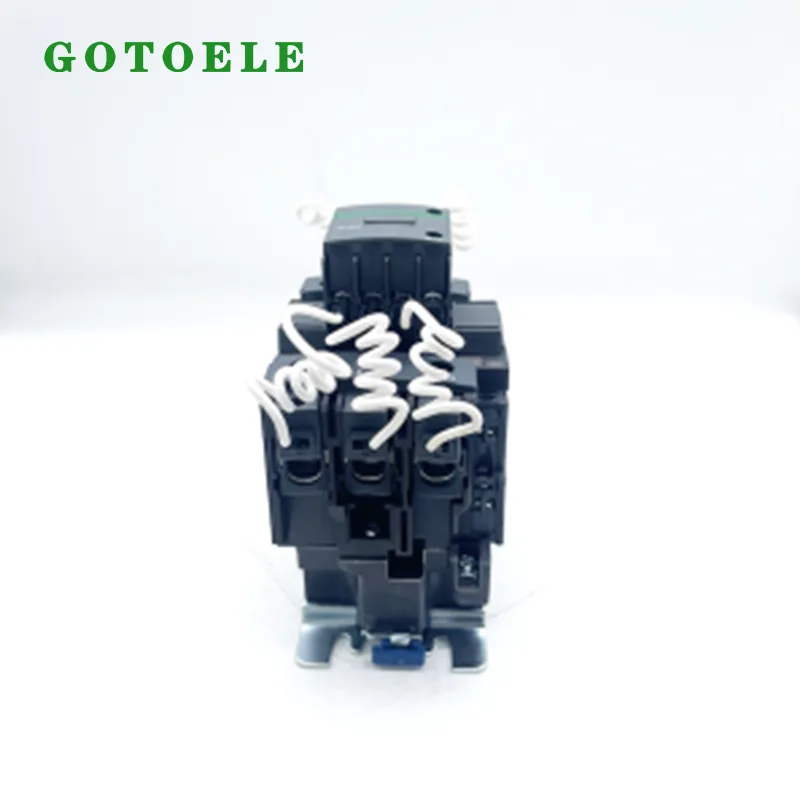

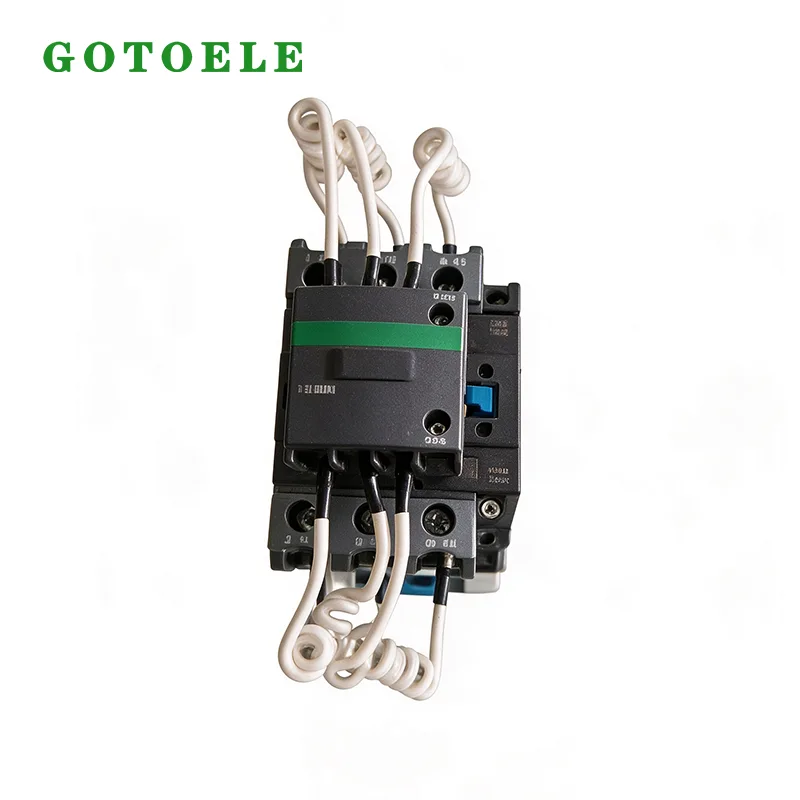

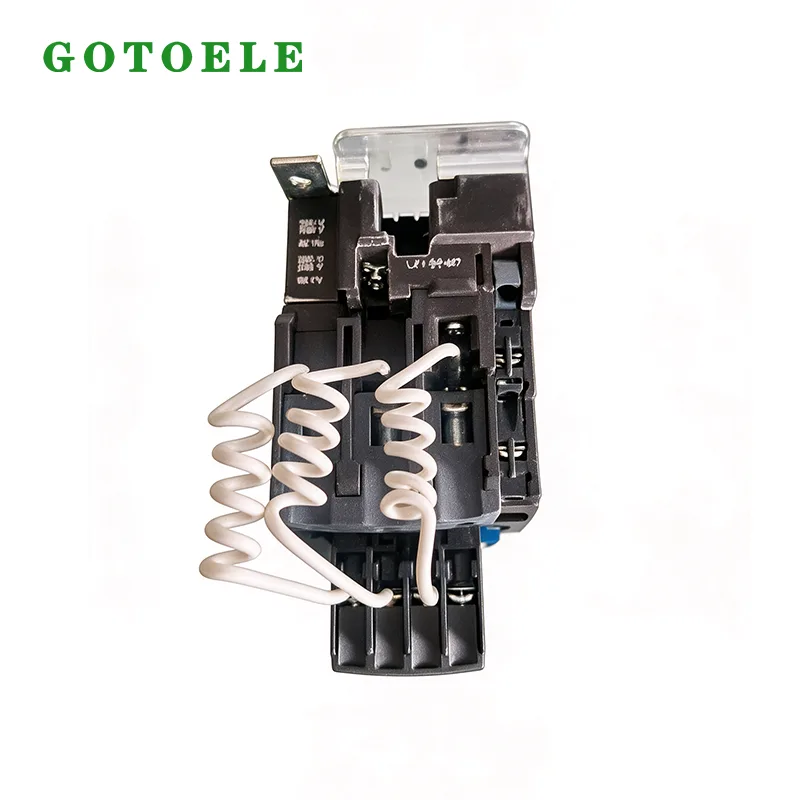

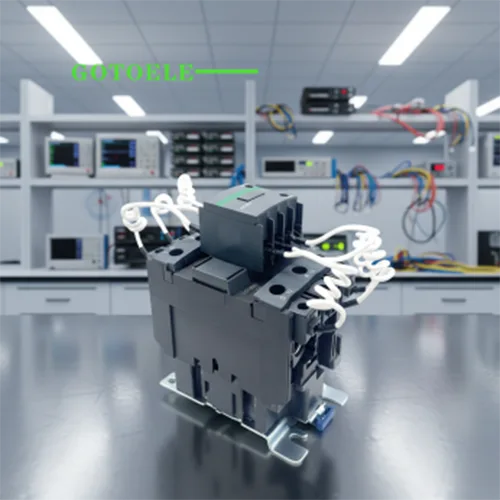

CJ19-95 21E コンデンサスイッチングコンタクタ

GOTOELE CJ19-95 21E コンデンサ スイッチング コンタクタは、低電圧配電システムで大きなコンデンサ バンクを頻繁に切り替える必要があるアプリケーション向けに開発されました。

産業用電力ネットワークでは、モーター、コンプレッサー、ポンプ、その他の誘導機器は動作中に無効電力を消費します。無効電力が増加すると、変圧器やケーブルを流れる電流が増加し、エネルギー損失が発生し、電力システム効率が低下します。

CJ19-95/21E は、自動力率コントローラおよびコンデンサ バンクと連携して、実際の負荷条件に応じて補償コンデンサを接続または切断します。専用のコンデンサ スイッチング設計により、コンデンサの通電中に発生する衝撃電流が低減され、接点の保護と補償装置の耐用年数の向上に役立ちます。

小型のコンデンサ コンタクタと比較して、CJ19-95/21E はより高いスイッチング能力を提供し、中規模および大規模な産業施設で使用される集中補償キャビネットにより適しています。

アプリケーション分析: CJ19-95/21E がより多くの価値を生み出す場所

大規模産業工場の電力補償キャビネット

CJ19-95/21E の主な応用分野は大規模産業用配電システムです。

一般的な設置場所は次のとおりです。

・自動車製造工場

・鉄鋼加工工場

・化学品製造設備

· 大規模な機械加工工場

・射出成形工場

・繊維生産ライン

これらの工場では通常、数十から数百のモーターを同時に稼働させます。誘導負荷を継続的に動作させると、力率が不安定になり、無効電流が増加します。

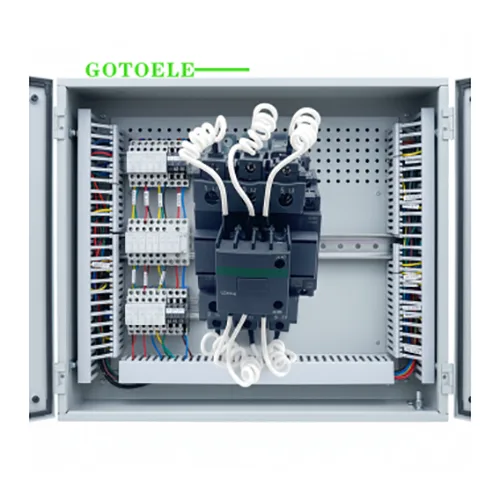

自動コンデンサ補償キャビネット内に設置された CJ19-95/21E は、複数のコンデンサ グループを制御して安定した力率を維持し、不必要な電気損失を削減します。

大容量コンデンサバンクスイッチング

より大きなコンデンサ容量を備えた補償システムの場合、小型コンタクタでは頻繁なスイッチングの影響により接点の摩耗が加速する可能性があります。

CJ19-95/21E は、大容量コンデンサのスイッチング アプリケーション向けに設計されており、以下を提供します。

・より安定したコンデンサ群スイッチング

・スイッチング衝撃に対する耐性の向上

· 頻繁な補正サイクルでの動作寿命の延長

これは、工場の負荷の変化に従って複数のコンデンサ段が自動的に制御される集中型補償システムに特に適しています。

CJ19-95/21Eと標準ACコンタクタとの比較

一般的な AC コンタクタは主にモータの起動と停止用に設計されていますが、コンデンサのスイッチングには異なる電気特性が必要です。

CJ19-95/21E には、以下の削減に役立つ専用の電流制限メカニズムが含まれています。

・コンデンサ充電サージ電流

・接触面の傷

・スイッチングノイズ

・コンデンサ接続時の異常発熱

力率改善アプリケーションの場合、専用のコンデンサ スイッチング コンタクタを使用すると、通常のモータ コンタクタを使用するよりも優れた長期安定性が得られます。

実際のアプリケーション体験

インドネシア金属加工工場力率改善プロジェクト

プロジェクト時期: 2025 年

顧客タイプ: 大手金属加工メーカー

搭載数：24台 CJ19-95 21E コンデンサスイッチングコンタクタ

アプリケーション環境:

・三相400V低圧配電システム

・変圧器容量1250kVA

・作業場稼働時間：18時間/日

· 主な負荷: CNC 機械、溶接装置、コンプレッサー、油圧システム

・既存力率：0.75程度

誘導性機器の割合が高いため、工場では無効電力消費が増加し、電気効率が不安定になりました。

CJ19-95/21Eは、複数のコンデンサグループを制御するために自動無効電力補償キャビネットに設置されました。システム動作調整後、力率は約 0.96 に改善され、無効電力損失が減少し、変圧器の利用率が向上しました。

12 か月の動作後、補償キャビネットは安定したスイッチング性能を維持し、顧客からは以前のコンデンサ スイッチング コンポーネントと比べてメンテナンスの必要性が少なくなったと報告されました。

コアパラメータ

製品の利点

1. 大規模な無効電力補償システム向けに設計

CJ19-95/21E は、小型のコンデンサ コンタクタよりも高いスイッチング能力を提供するため、より大きなコンデンサ グループを備えた産業用補償キャビネットに適しています。

最適化された構造により、頻繁にコンデンサの切り替えが必要なアプリケーションでも安定した動作が可能になります。

2. コンデンサ切り替えの影響の軽減

コンデンサ接続中、過渡電流は通常の動作電流の数倍に達する可能性があります。

内蔵の電流制限設計により、この影響が軽減され、以下が保護されます。

・コンタクタ接点

・コンデンサユニット

· 補償キャビネットのコンポーネント

これにより、システム全体の信頼性が向上します。

3. 自動力率制御システムに最適

CJ19-95/21E は以下と統合できます。

・自動力率制御装置

・コンデンサバンク

・低圧分電盤

リアルタイムの電気負荷に応じた自動補償戦略をサポートします。

4. 信頼のOEM製造能力

GOTOELE は、世界的な電気機器の販売代理店および OEM 顧客に専門的な製造およびカスタマイズ サービスを提供します。

利用可能なカスタマイズ オプションは次のとおりです。

・ブランドラベル

・パッケージデザイン

・コイル電圧のカスタマイズ

・製品パラメータの調整

生産と品質管理

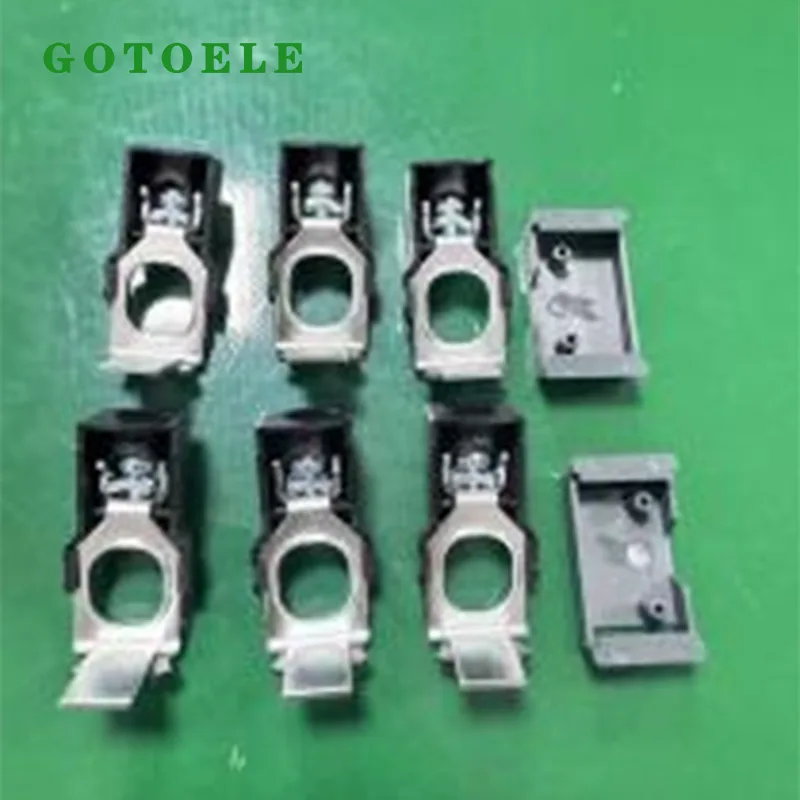

GOTOELE は、中国浙江省で CJ19-95 21E コンデンサ スイッチング コンタクタを製造しており、コンポーネントの組み立て、電気試験、性能検査をカバーする標準化された生産プロセスを採用しています。

各製品は出荷前に次のような厳格な品質検査を受けます。

・コイル電圧試験

・接点性能検査

・機械動作試験

・電気的スイッチング検証

ISO9001 品質管理手順を通じて、GOTOELE は国際的な産業用途向けに一貫した製品品質を保証します。

梱包と配送

CJ19-95/21E 製品は、国際輸送に適した輸出標準の梱包材を使用して梱包されています。

標準的なバルク納期は約 10 ～ 15 日です。

GOTOELE は次のような OEM サービスをサポートしています。

· カスタマイズされたロゴ印刷

・製品ラベル

· 包装ソリューション

· 顧客固有の要件

よくある質問

Q1：CJ19-95/21Eと一般的なACコンタクタの違いは何ですか？

CJ19-95/21E は、コンデンサのスイッチング用途向けに特別に設計されています。通常の AC コンタクタは主にモーター制御用に設計されているのに対し、電流制限技術を使用してコンデンサの充電への影響を軽減します。

Q2: CJ19-95/21Eはどのような工場に必要ですか?

金属加工工場、自動車工場、化学施設、大規模製造工場など、大きな誘導負荷のある工場でよく使用されます。

Q3: CJ19-95/21E は自動力率改善キャビネットに使用できますか?

はい。これは、APFC システム用に特別に設計されており、コンデンサ コントローラと連携して、力率要件に従ってコンデンサ バンクを自動的に切り替えます。

GOTOELE CJ19-95 21E コンデンサ スイッチング コンタクタは、大容量無効電力補償システムに信頼性の高いソリューションを提供します。 GOTOELE は、専用のコンデンサ スイッチング技術、安定した製造プロセス、産業用電源システムでの応用経験を通じて、世界中の顧客が電力効率の向上とより信頼性の高い電気動作を実現できるよう支援します。
